Дроссели и клапаны в промышленной пневматике: зачем они нужны на производстве

Сжатый воздух давно стал одним из самых удобных источников энергии на производстве. Он приводит в движение цилиндры, зажимные устройства, манипуляторы и конвейеры, не требует сложной электрической обвязки и достаточно безопасен в эксплуатации. Но сама по себе подача воздуха под давлением не решает задачу — систему нужно уметь регулировать: ограничивать скорость движения штока, перекрывать магистраль, защищать оборудование от скачков давления. Именно эти функции берут на себя дроссели и клапаны — небольшие по размеру, но критически важные элементы пневматической схемы.

В этой статье разберем, какую роль они играют на производстве, чем отличаются друг от друга и как подобрать нужный элемент под конкретную задачу.

Зачем пневматике нужна точная регулировка потока

Пневмоцилиндр без регулирующей арматуры работает практически «на пределе» — шток выдвигается и втягивается с максимальной скоростью, которую позволяет давление в сети. Для многих операций это неприемлемо: удар подвижной части о крайнее положение приводит к ускоренному износу уплотнений, повреждению обрабатываемой детали или травмам персонала. Кроме того, нерегулируемая система расходует воздух неэффективно, что напрямую отражается на затратах компрессорной станции.

Регулирующая и запорная арматура решает сразу несколько задач:

• ограничивает скорость перемещения исполнительных механизмов;

• защищает систему от резких скачков давления;

• позволяет оперативно перекрывать отдельные участки магистрали для обслуживания;

• предотвращает обратный ход воздуха и падение давления при аварийных ситуациях.

Рассмотрим два ключевых типа таких устройств — дроссели и клапаны.

Дроссель: простой элемент с большими возможностями

Как устроен и работает дроссель

Дроссель — это устройство, которое создает регулируемое сопротивление потоку сжатого воздуха, тем самым изменяя его расход. Конструктивно это, как правило, корпус с калиброванным проходным сечением и регулировочным винтом или иглой: поворачивая его, оператор увеличивает или уменьшает площадь прохода для воздуха.

Принцип действия прост: чем меньше сечение, тем медленнее движется поток, а значит, тем медленнее перемещается шток пневмоцилиндра или срабатывает исполнительный механизм. Благодаря этому дроссель становится основным инструментом «тонкой настройки» скорости в пневматической схеме — без него точное позиционирование деталей на конвейере или плавная работа зажимов были бы практически невозможны.

Виды дросселей и когда какой выбрать

На производстве применяются разные конструктивные исполнения дросселей:

1. Простые дроссели — регулируют поток в обоих направлениях одинаково, применяются там, где важна лишь общая скорость движения.

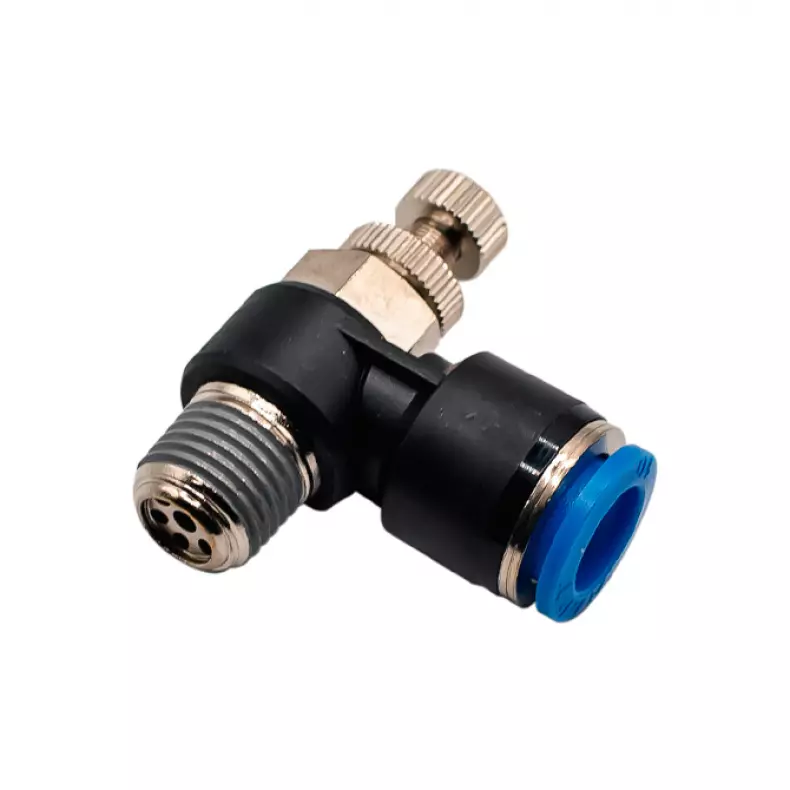

2. Дроссели с обратным клапаном — комбинированное устройство, которое ограничивает скорость потока только в одном направлении, а в обратном пропускает воздух свободно. Такой дроссель с обратным клапаном чаще всего устанавливают непосредственно на пневмоцилиндр для регулировки скорости выдвижения или втягивания штока без потери быстродействия обратного хода.

3. Игольчатые дроссели — обеспечивают наиболее плавную и точную регулировку благодаря конической форме запорного элемента, применяются в задачах, где важна повторяемость настройки.

4. Модульные дроссели — монтируются в линию как часть пневмораспределительного блока, удобны при сборке компактных схем управления.

Выбор конкретного типа зависит от задачи: если цикл требует разной скорости при движении вперед и назад — оптимален комбинированный вариант с обратным клапаном, если скорость должна быть одинаковой в обе стороны — достаточно простого дросселя.

Клапаны в пневматической системе: разнообразие функций

Классификация клапанов по назначению

Если дроссель управляет скоростью потока, то клапаны в первую очередь отвечают за направление и наличие потока как такового. В промышленной пневматике встречаются:

• Запорные клапаны — полностью перекрывают или открывают магистраль;

• Обратные клапаны — пропускают воздух только в одном направлении, предотвращая его возврат;

• Предохранительные клапаны — сбрасывают избыточное давление, защищая систему от аварийных режимов;

• Распределительные клапаны — направляют поток воздуха к нужному потребителю или переключают направление движения исполнительного механизма;

• Редукционные клапаны — понижают и стабилизируют давление на выходе из магистрали.

Каждый из этих элементов решает свою задачу, и в реальной пневмосхеме они обычно работают в связке: например, редукционный клапан снижает давление до рабочего значения, распределительный клапан направляет поток к цилиндру, а обратный клапан не дает воздуху уйти назад при падении давления в сети.

Кран шаровой — основа запорной арматуры

Среди запорных устройств отдельного внимания заслуживает кран шаровой. Его конструкция построена на сферическом запорном элементе с отверстием: при повороте рукоятки на 90 градусов отверстие либо совпадает с осью трубопровода, полностью открывая проход, либо перекрывает его.

Такая схема обеспечивает несколько практических преимуществ:

• минимальное гидравлическое сопротивление в открытом положении;

• быстрое и однозначное переключение между «открыто» и «закрыто»;

• надежная герметичность даже после длительной эксплуатации;

• простота визуального контроля состояния — положение рукоятки сразу показывает, открыт кран или закрыт.

Благодаря этим качествам шаровые краны устанавливают на входе в пневмосистему, перед фильтрами и блоками подготовки воздуха, а также в местах, где требуется оперативно отсекать участок магистрали для ремонта или замены оборудования без остановки всей линии.

Совместная работа дросселей и клапанов на производстве

На практике дроссели и клапаны редко работают по отдельности — они формируют единую систему управления пневмоприводом. Рассмотрим типичный сценарий: линия упаковки, где пневмоцилиндр подает готовое изделие в накопитель.

Перед блоком подготовки воздуха монтируется шаровой кран — он позволяет обслуживающему персоналу быстро отключить подачу воздуха на участок при плановом обслуживании. Далее воздух проходит через фильтр, регулятор давления и лубрикатор, после чего попадает в распределитель, который управляет направлением движения штока цилиндра. А непосредственно на цилиндре установлены дроссели с обратным клапаном — один на прямом, другой на обратном ходе, — что позволяет независимо настроить скорость выдвижения и втягивания штока.

Такая связка обеспечивает предсказуемое, безопасное и энергоэффективное поведение всей линии: оператор может точно настроить время цикла, минимизировать удары в крайних положениях и при необходимости быстро изолировать участок для ремонта.

Как выбрать дроссель и клапан для конкретной задачи

При подборе арматуры для пневматической системы имеет смысл ориентироваться на несколько параметров:

1. Рабочее давление и температура — компоненты должны выдерживать реальные условия эксплуатации с запасом.

2. Материал корпуса — для агрессивных сред или влажного воздуха предпочтительны латунь, нержавеющая сталь или качественные полимеры.

3. Тип присоединения — резьбовое, под трубку, фланцевое: выбор зависит от конструкции узла и удобства монтажа.

4. Направленность действия — нужен ли контроль потока в одну сторону (как у дросселя с обратным клапаном) или в обе.

5. Частота переключений — для узлов с интенсивной цикличной работой стоит закладывать увеличенный ресурс подвижных элементов.

Правильный подбор арматуры на этапе проектирования системы обходится значительно дешевле, чем последующая переделка уже смонтированной линии.

Типичные ошибки при подборе и монтаже

На практике встречается ряд повторяющихся ошибок, которые снижают надежность пневмосистемы:

• Занижение диаметра арматуры относительно диаметра магистрали — приводит к падению давления и потере производительности привода.

• Установка дросселя без обратного клапана там, где требуется разная скорость прямого и обратного хода — в результате цикл получается либо слишком медленным, либо неконтролируемо быстрым в одну из сторон.

• Отсутствие запорной арматуры перед узлами обслуживания — без крана приходится обесточивать всю линию даже для мелкого ремонта одного участка.

• Игнорирование класса очистки воздуха — загрязненный воздух ускоряет износ подвижных частей клапанов и дросселей, особенно с малым проходным сечением.

• Неправильная ориентация обратных клапанов при монтаже — устройство попросту не выполняет свою функцию, если установлено «наоборот».

Большинства этих проблем можно избежать, если на этапе проектирования привлекать специалистов и использовать арматуру проверенных производителей с понятными техническими характеристиками.

Заключение

Дроссели и клапаны — не второстепенные детали, а полноценные функциональные узлы, от которых напрямую зависят точность, безопасность и энергоэффективность пневматической системы. Дроссель отвечает за плавность и скорость движения исполнительных механизмов, клапаны — за направление потока, герметичность и защиту от аварийных режимов. Грамотное сочетание этих элементов, подобранных с учетом реальных условий эксплуатации, позволяет производству работать стабильно, предсказуемо и с минимальными эксплуатационными затратами.
